1. компоновка станка с использованием одностороннего перемещения направляющей рамы;
2. ось шлифовального круга является подвесной конструкцией, передняя и задняя опоры используют многопластинчатый подшипник динамического давления, шпиндель использует процесс керамического покрытия, хорошая жесткость, может адаптироваться к тяжелой нагрузке шлифования и точного шлифования;
3, ось направляющего колеса в форме двойной опорной конструкции, передняя и задняя опоры с использованием подшипника качения, крем для мытья головы имеет хорошую жесткость;
4. Использование сервосистемы управления Mitsubishi, может быть завершена ручная настройка, компенсация за ремонт. Автоматический рабочий цикл и другое управление, с высокой надежностью и самодиагностикой неисправностей, использование сенсорного экрана человеко - машинного интерфейса, простая работа;
5. механизм подачи подается сервоприводом переменного тока, обрезка шлифовального круга, компенсационное движение управляется шаговым электрическим приводом;
6, направляющее колесо с использованием двойной V - образной предварительно натянутой скользящей направляющей, чувствительной к подаче;
7. регулировка скорости направляющего колеса с использованием бесполюсной регулировки переменной частоты переменного тока;
8. Пользователь может выбрать балансировочное устройство (специальный заказ) для автоматического балансировки шлифовального круга.

Этот станок подходит для различных цилиндрических деталей, бесцентрового сквозного шлифования кольцевых деталей, а также центрового шлифования конических и формованных вращающихся деталей с углом конуса менее 3 градусов, подходит для массового производства.

1. Диаметр шлифовальных деталей	5 ~ 80 мм
2. Прямая подача (стандартная опора)	200 мм
2. Вставить подачу	145 мм
3. Спецификации гравия	PSA 500 × 150 × 305 мм
4. Регулирование спецификаций колес	PSA300 × 150 × 177,8 мм
5. Скорость колес	1650 р / мин (линейная скорость 45 м / с)
6. Регулирование скорости колес (без ступеней)	12 - 200 р / мин
7. Регулирование угла вращения колеса
(1) Перевернутая плоскость	- 2° ~ 5°
(2) В горизонтальной плоскости	0° ~ 3°
8. Корректировка осевого сдвига колеса	±5 мм
9. Минимальная подача шасси	0001мм
Минимальная подача шлифовального круга	0001мм
11. Минимальная подача устройства для обрезки колес	0,01 мм
12. Угол поворота привода в горизонтальной плоскости	- 2° ~ 7°
13. Целая величина смещения положения сверла из стали	±15 мм
14. Высота от центра колеса до рабочего стола	200 мм
15. Общая мощность машины	20.96 кВт

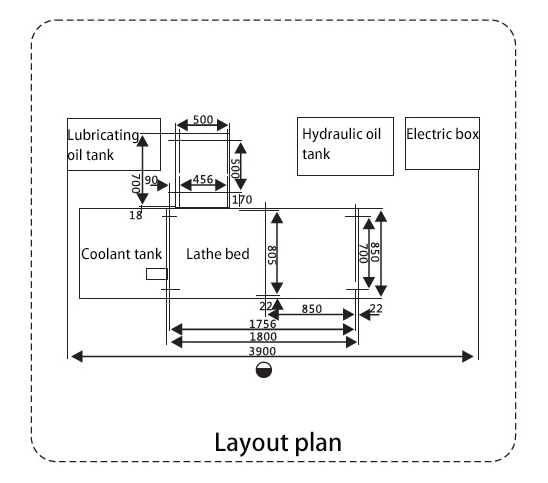

16. Внешний размер (без электрического бака, бака для воды, бака для смазочных материалов)	2675 × 1505 × 1615 мм
17. Вес машины	Около 5000 кг
18. Точность обработки	Стандартный образец c20x90mm, 45 # сталь
Круглость	0001мм
Цилиндрика	0002 мм
Поверхностная шероховатость	Ra0.16um
